LK-NY30E Ka-ബാൻഡ് ഒപ്റ്റിക്കൽ ട്രാൻസ്മിറ്റർ

  • അൾട്രാ-വൈഡ്‌ബാൻഡ് (35GHz നേക്കാൾ മികച്ചത്)
  • ദ്വ്ദ്മ്
  • ഹൈ-ഡൈനാമിക്-റേഞ്ച്
  • ഉയർന്ന output ട്ട്‌പുട്ട് പവർ
  • കുറഞ്ഞ ആപേക്ഷിക തീവ്രത ശബ്ദം (RIN)
  • Multiple working modes available
  • പ്രവർത്തന കേസ് താപനില: (-40℃~70℃)
അന്വേഷണം

+ 86 29 88244373

ഉൽപ്പന്ന വിവരണം

LK-NY30E Series Ka-Band Optical Transmitter is primarily made up of several key components, include high-power laser light source, ultra-wideband LiNbO3 intensity modulator, voltage stabilization conversion circuit, driving circuit, monitoring and indication circuit.

This transmitter operates within the ITU-standard dense wavelength division multiplexing (DWDM) spectrum for its modulated optical signal output. It boasts a modulation bandwidth that exceeds 35GHz and is capable of producing an output optical power of up to 10mW, with a stable output light wavelength.

LK-NY30E Series operates on a single positive power supply voltage, maintaining robust performance within a voltage range from +12V to +36V. Additionally, the transmitter is equipped with an integrated indication function that provides real-time feedback on the status of the power supply and optical power output, ensuring reliable operation and ease of monitoring.

സാങ്കേതിക സവിശേഷതകൾ

സമ്പൂർണ്ണ പരമാവധി റേറ്റിംഗുകൾ

പാരാമീറ്റർ       ചിഹ്നം കുറഞ്ഞത്. ടൈപ്പ് ചെയ്യുക. മാക്സ്. ഘടകം
സംഭരണ ​​താപനില Tഎസ്ടിജി -55 + 25 + 85 ℃
ഓപ്പറേഷൻ താപനില TC -40 + 25 + 70 ℃
ആർഎഫ് ഇൻപുട്ട് പവർ1 Pin - + 15 + 25 dBm
വോൾട്ടേജ് Vin + 12 + 12 + 36 V

(1) തുടർച്ചയായ തരംഗ (CW) പ്രവർത്തന രീതി.

ഒപ്റ്റിക്കൽ, ഇലക്ട്രിക്കൽ സ്പെസിഫിക്കേഷൻ (TC = 22±3℃)

പാരാമീറ്റർ       ചിഹ്നം കുറഞ്ഞത്. ടൈപ്പ് ചെയ്യുക. മാക്സ്. ഘടകം കുറിപ്പ്
തരംഗദൈർഘ്യം λ 1527.99 - 1563.05 nm ഐടിയു സ്റ്റാൻഡേർഡ്
ഫ്രീക്വൻസി (3dB) f3dB 2 - 35 GHz -
ലൈറ്റ് ഔട്ട്പുട്ട് പവർ P 10 - - mW -
ആപേക്ഷിക തീവ്രത ശബ്ദം റിൻ - - -155 ഡിബിസി/ഹെർട്സ് -
റിട്ടേൺ നഷ്ടം (VSWR) VSWR - - 2.5 - -
ഇൻപുട്ട് 1 dB കംപ്രഷൻ - + 17 - - dBm -

പവർ സപ്ലൈ (TC = 22±3℃)

പാരാമീറ്റർ  കുറഞ്ഞത്. ടൈപ്പ് ചെയ്യുക. മാക്സ്. ഘടകം
വോൾട്ടേജ് + 12 + 12 + 36 V
നിലവിൽ(2) 0.4 0.7 1.2
 A

(2) ടെസ്റ്റ് അവസ്ഥ: വിൻ=+12V.


● സാധാരണ പ്രതികരണ വക്രം

Figure 1 LK-NY30E Ka-Band Transmitter Typical Response Curve


● അളവുകൾ: മില്ലീമീറ്റർ [ഇഞ്ച്]

വ്യക്തമല്ല

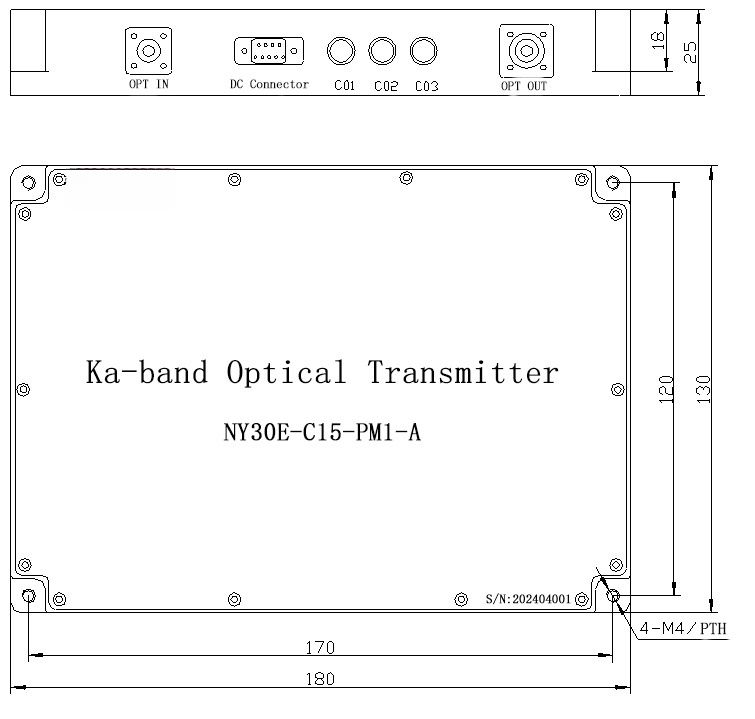

Figure 2 LK-NY30E Transmitter Dimension

ആർഎഫ് കണക്റ്റർ: എസ്എംഎ

പവർ കണക്റ്റർ: J30J-9-ZKP


● പവർ സപ്ലൈയുടെ പിൻ

പാരാമീറ്റർ വിവരണം
മൊട്ടുസൂചി 1 2 3 4 5 6 7 8 9
വോൾട്ടേജ് Vin NC നഗരത്തിലേക്കുള്ള NC


● ഓർഡർ വിവരം

വ്യക്തമല്ല

ഷീറ്റ് 1:

ചിഹ്നം വിവരണം
30E Ka-band External modulation transmitter

ഷീറ്റ് 2:

കോഡ് ഫ്രീക്വൻസി(THz) തരംഗദൈർഘ്യം (nm)   കോഡ് ഫ്രീക്വൻസി(THz) തരംഗദൈർഘ്യം (nm)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

ഷീറ്റ് 3:

ചിഹ്നം വിവരണം
PM1 Panda Fiber
PM2 എലിപ്റ്റിക്കൽ ഫൈബർ

ഷീറ്റ് 4:

ചിഹ്നം വിവരണം
CM ഉപയോക്തൃ ഇഷ്ടാനുസൃതമാക്കൽ
A FC / APC
അപ്ലിക്കേഷനുകൾ

  • ആന്റിന & റഡാർ

  • സാറ്റ്കോം

  • ഇലക്ട്രോണിക് പ്രതിരോധ സംവിധാനം

  • അനലോഗ് RF ലിങ്ക് ട്രാൻസ്മിഷൻ

  • ബ്രോഡ്‌ബാൻഡ് വയർലെസ് കമ്മ്യൂണിക്കേഷൻ

  • മൊബൈൽ കമ്മ്യൂണിക്കേഷൻ ബേസ് സ്റ്റേഷൻ

  • DWDM സിസ്റ്റം

  • Distributed radar systems
